nn.LayerNorm实现及原理

pytorch , , 评论

1. nn.LayerNorm函数

nn.LayerNorm(normalized_shape, eps=1e-05, elementwise_affine=True, device=None, dtype=None)

  • normalized_shape：归一化的维度
  • eps：加在方差上的数字，避免分母为0，default=1e-5
  • elementwise_affine：bool，True的话会有一个默认的affine参数，即上述公式中的和，前者开始为1，后者为0，二者均可学习随着训练过程而变化，default=True

2. LayerNorm在Transformer中的应用

在transformer中一般采用LayerNorm，LayerNorm也是归一化的一种方法，与BatchNorm不同的是它是对每单个batch进行的归一化，而batchnorm是对所有batch一起进行归一化的

在Transformer中，给定输入tensor[seq_length, batch_size, d_model]，其中seq_length为序列长度，batch_size为batch大小，d_model为embedding的维度，如下所示，我们有多个batch，其中第一个batch的序列长度为3，包括“I, Love, You”，他们的词向量维度均为6，在LayerNorm的时候，分别对“I”，“Love”，“You”向量进行归一化，即相同颜色的数字

2.1 LayerNorm的官方实现

下面代码展示了nn.LayerNorm的官方使用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
import torch.nn as nn
import torch

input = torch.arange(1, 19).view(3, 1, 6).type(torch.float32)
print(input)

'''
tensor([[[ 1.,  2.,  3.,  4.,  5.,  6.]],

        [[ 7.,  8.,  9., 10., 11., 12.]],

        [[13., 14., 15., 16., 17., 18.]]])
'''

# 官方nn.LayerNorm实现
norm = nn.LayerNorm(6)
output = norm(input)
print(output)

'''
tensor([[[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]]],
       grad_fn=<NativeLayerNormBackward0>)
'''

# 手动计算验证
mean = torch.mean(input, dim=-1, keepdim=True)
# 这里方差计算是除了N，不是N-1
std = torch.std(input, correction=0, dim=-1, keepdim=True)
output = (input - mean) / (std + 1e-5)
print(output)

'''
tensor([[[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]]])
'''

2.2 LayerNorm的自定义实现

下面代码展示了nn.LayerNorm的自定义实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
import torch.nn as nn
import torch

class LayerNorm(nn.Module):
    "Construct a layernorm module."

    def __init__(self, features, eps=1e-5):
        super(LayerNorm, self).__init__()
        self.a_2 = nn.Parameter(torch.ones(features))
        self.b_2 = nn.Parameter(torch.zeros(features))
        self.eps = eps

    def forward(self, x):
        mean = x.mean(-1, keepdim=True)
        std = x.std(-1, correction=0, keepdim=True)
        return self.a_2 * (x - mean) / (std + self.eps) + self.b_2


input = torch.arange(1, 19).view(3, 1, 6).type(torch.float32)
print(input)
'''
tensor([[[ 1.,  2.,  3.,  4.,  5.,  6.]],

        [[ 7.,  8.,  9., 10., 11., 12.]],

        [[13., 14., 15., 16., 17., 18.]]])
'''

norm = LayerNorm(6)
output = norm(input)
print(output)
'''
tensor([[[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]]],
       grad_fn=<AddBackward0>)
'''

mean = torch.mean(input, dim=-1, keepdim=True)
std = torch.std(input, correction=0, dim=-1, keepdim=True)
output = (input - mean) / (std + 1e-5)
print(output)
'''
tensor([[[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]],

        [[-1.4638, -0.8783, -0.2928,  0.2928,  0.8783,  1.4638]]])
'''

3. nn.LayerNorm的底层逻辑

根据上述例子我们可以了解到LayerNorm的归一化底层逻辑，给定LayerNorm归一化维度，他会将输入tensor的最后几个维度进行整体归一化。什么意思呢？假设我们的输入为(1, 3, 4, 4)的变量，并对其进行LayerNorm，这里我们展示两个例子

注意：这里的例子只是帮助理解LayerNorm函数的用法，并不是说四维tensor就要按照下面两种方式处理，正常来说，CNN中很少用LayerNorm

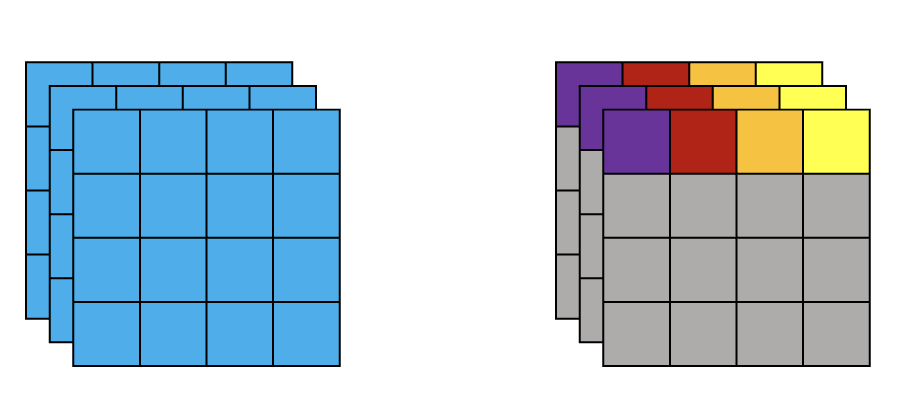

如下图所示，左边为第一种归一化方法，对所有channel所有像素计算；右边为第二种归一化方法，对所有channel的每个像素分别计算

  • 计算一个batch中所有channel中所有参数的均值和方差，然后进行归一化，即(3, 5, 5)
  • 计算一个batch中所有channel中的每一个参数的均值和方差进行归一化，即(3, 1, 1)，计算25次

3.1 第一种计算

直接给出计算代码

注意：输入为(1, 3, 4, 4)，layernorm的normalized_shape为[3, 5, 5]，也就是说对后三维度进行归一化操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
import torch.nn as nn
import torch


input = torch.arange(1, 49).view(3, 4, 4).type(torch.float32)
input = input.unsqueeze(0)
'''
tensor([[[[ 1.,  2.,  3.,  4.],
          [ 5.,  6.,  7.,  8.],
          [ 9., 10., 11., 12.],
          [13., 14., 15., 16.]],

         [[17., 18., 19., 20.],
          [21., 22., 23., 24.],
          [25., 26., 27., 28.],
          [29., 30., 31., 32.]],

         [[33., 34., 35., 36.],
          [37., 38., 39., 40.],
          [41., 42., 43., 44.],
          [45., 46., 47., 48.]]]])
'''


# 直接使用nn.LayerNorm函数计算
norm = nn.LayerNorm([3, 4, 4])
print(norm(input))
'''
tensor([[[[-1.6963, -1.6242, -1.5520, -1.4798],
          [-1.4076, -1.3354, -1.2632, -1.1910],
          [-1.1189, -1.0467, -0.9745, -0.9023],
          [-0.8301, -0.7579, -0.6858, -0.6136]],

         [[-0.5414, -0.4692, -0.3970, -0.3248],
          [-0.2526, -0.1805, -0.1083, -0.0361],
          [ 0.0361,  0.1083,  0.1805,  0.2526],
          [ 0.3248,  0.3970,  0.4692,  0.5414]],

         [[ 0.6136,  0.6858,  0.7579,  0.8301],
          [ 0.9023,  0.9745,  1.0467,  1.1189],
          [ 1.1910,  1.2632,  1.3354,  1.4076],
          [ 1.4798,  1.5520,  1.6241,  1.6963]]]],
       grad_fn=<NativeLayerNormBackward0>)
'''

# 手动计算
mean = torch.mean(input)
std = torch.std(input, correction=0)
x = (input-mean)/(std+1e-5)
print(x)
'''
tensor([[[[-1.6963, -1.6241, -1.5520, -1.4798],
          [-1.4076, -1.3354, -1.2632, -1.1910],
          [-1.1189, -1.0467, -0.9745, -0.9023],
          [-0.8301, -0.7579, -0.6858, -0.6136]],

         [[-0.5414, -0.4692, -0.3970, -0.3248],
          [-0.2526, -0.1805, -0.1083, -0.0361],
          [ 0.0361,  0.1083,  0.1805,  0.2526],
          [ 0.3248,  0.3970,  0.4692,  0.5414]],

         [[ 0.6136,  0.6858,  0.7579,  0.8301],
          [ 0.9023,  0.9745,  1.0467,  1.1189],
          [ 1.1910,  1.2632,  1.3354,  1.4076],
          [ 1.4798,  1.5520,  1.6241,  1.6963]]]])
'''

当然如果要灵活的进行操作，可以将tensor提前resize以下，这样LayerNorm就不需要传入list列表了，比如这里将输入resize为[1, 3*4*4]，这样初始化LayerNorm(3*4*4)即可，等操作完成后再resize回来

3.2 第二种计算

直接给出计算代码

注意：我们的输入是(1, 3, 4, 4)，如果要完成第二种方法，我们layernorm只需要提供一个参数，即norm = nn.LayerNorm(3)，但是如果只提供一个参数，默认为对最后一维进行归一化，所以我们需要将输入进行变化，即变为(1, 4, 4, 3)。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
import torch.nn as nn
import torch


input = torch.arange(1, 49).view(3, 4, 4).type(torch.float32)
input = input.unsqueeze(0)  # [1, 3, 5, 5]

# [1, 3, 5, 5] -> [1, 5, 5, 3]
input = input.permute(0, 2, 3, 1).contiguous()
print(input)       # [1, 5, 5, 3]
'''
tensor([[[[ 1., 17., 33.],
          [ 2., 18., 34.],
          [ 3., 19., 35.],
          [ 4., 20., 36.]],

         [[ 5., 21., 37.],
          [ 6., 22., 38.],
          [ 7., 23., 39.],
          [ 8., 24., 40.]],

         [[ 9., 25., 41.],
          [10., 26., 42.],
          [11., 27., 43.],
          [12., 28., 44.]],

         [[13., 29., 45.],
          [14., 30., 46.],
          [15., 31., 47.],
          [16., 32., 48.]]]])
'''

# LayerNorm函数计算
norm = nn.LayerNorm(3)
print(norm(input))
'''
tensor([[[[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]]]], grad_fn=<NativeLayerNormBackward0>)
'''


# 手动计算
mean = torch.mean(input, dim=3, keepdim=True)
std = torch.std(input, correction=0, dim=3, keepdim=True)
x = (input-mean)/(std+1e-5)
print(x)
'''
tensor([[[[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]],

         [[-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247],
          [-1.2247,  0.0000,  1.2247]]]])
'''

# 最后将输出resize回输入维度 [1, 5, 5, 3] -> [1, 3, 5, 5]
x = x.permute(0, 3, 1, 2)
print(x) # [1, 3, 5, 5]
'''
tensor([[[[-1.2247, -1.2247, -1.2247, -1.2247],
          [-1.2247, -1.2247, -1.2247, -1.2247],
          [-1.2247, -1.2247, -1.2247, -1.2247],
          [-1.2247, -1.2247, -1.2247, -1.2247]],

         [[ 0.0000,  0.0000,  0.0000,  0.0000],
          [ 0.0000,  0.0000,  0.0000,  0.0000],
          [ 0.0000,  0.0000,  0.0000,  0.0000],
          [ 0.0000,  0.0000,  0.0000,  0.0000]],

         [[ 1.2247,  1.2247,  1.2247,  1.2247],
          [ 1.2247,  1.2247,  1.2247,  1.2247],
          [ 1.2247,  1.2247,  1.2247,  1.2247],
          [ 1.2247,  1.2247,  1.2247,  1.2247]]]])
'''
