Conv2d&&Dilated

pytorch , , 评论

本文主要讲解PyTorch中的卷积函数Conv2d以及对应的空洞卷积Dilated

Conv2d

nn.Conv2d(in_channels, out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1, bias=True, padding_mode='zeros', device=None, dtype=None)

此函数作一个卷积操作，将输入为的输入变为，其中是batch size，代表通道数，分别是图像的长和宽

输出的长和宽的计算

参数的含义

  • in_channels ([int]) – 输入图像通道数
  • out_channels ([int])– 输出图像通道数（等于卷积核的数目）
  • kernel_size ([int] or [tuple]) – 卷积核的大小
  • stride ([int] or [tuple], optional) – 卷积核移动的步长. Default: 1
  • padding ([int], [tuple]or [str], optional) – 图像填充的数目. Default: 0
  • padding_mode (string*,* optional) – 填充模式'zeros', 'reflect', 'replicate' or 'circular'. Default: 'zeros'
  • dilation ([int] or [tuple], optional) – Spacing between kernel elements. Default: 1
  • groups ([int], optional) – Number of blocked connections from input channels to output channels. Default: 1
  • bias ([bool], optional) – If True, adds a learnable bias to the output. Default: True

例子

1
2
3
4
5
6
7
8
9
10
11
''' padding=0，stride=1，kernel_size=3 '''
x = torch.randn(1,1,4,4)
l = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=3)
y = l(x)
print(y.size())  # torch.Size([1, 1, 2, 2])

''' padding=2，stride=1，kernel_size=4 '''
x = torch.randn(1,1,5,5)
l = nn.Conv2d(in_channels=1, out_channels=1, kernel_size=4, padding=2)
y = l(x)
print(y.size())  # torch.Size([1, 1, 6, 6])

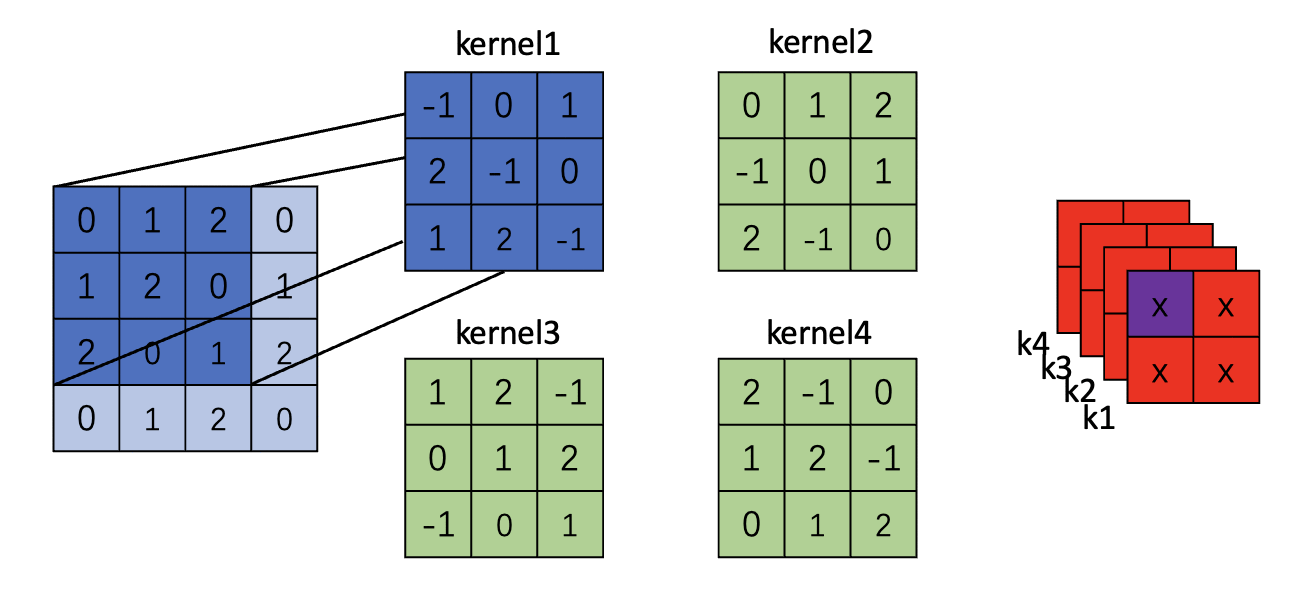

下面图示了一个4*4图片，kernel size=4 stride=1 padding=0的卷积图示(只展示了一个卷积核)

注意：对于padding的图，仅仅变化的就是原图，其余的过程不变

Padding

padding的一个作用是，当我们用kernal size=3 stride=1的卷积核对图片进行操作时，如果不进行padding，最后的特征图会比原图片小，所以要进行padding，padding的方式有四种：zeros, reflect, replicate, circular，下面举例说明其区别

首先我们初始化一个(1, 1, 4, 4)的矩阵，之后都对这个矩阵进行操作，其中卷积的权重我们初始化为1，卷积核的大小和数量也为1，这样每次卷积之后输入的矩阵x原来的元素是不会发生变化的

1
2
3
4
5
6
7
8
x = torch.nn.Parameter(torch.reshape(torch.arange(0,16,dtype=torch.float), (1,1,4,4)))
'''
Parameter containing:
tensor([[[[ 0.,  1.,  2.,  3.],
          [ 4.,  5.,  6.,  7.],
          [ 8.,  9., 10., 11.],
          [12., 13., 14., 15.]]]], requires_grad=True)
'''

zeros

zeros就是填充的每个元素都为0

1
2
3
4
5
6
7
8
9
10
11
conv = torch.nn.Conv2d(1,1,1,1,padding=1,padding_mode='zeros',bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,1,1))
conv(x)
'''
tensor([[[[ 0.,  0.,  0.,  0.,  0.,  0.],
          [ 0.,  0.,  1.,  2.,  3.,  0.],
          [ 0.,  4.,  5.,  6.,  7.,  0.],
          [ 0.,  8.,  9., 10., 11.,  0.],
          [ 0., 12., 13., 14., 15.,  0.],
          [ 0.,  0.,  0.,  0.,  0.,  0.]]]], grad_fn=<ThnnConv2DBackward>)
'''

reflect

reflect是以矩阵的边为对称轴，填充元素为内部的对称元素

1
2
3
4
5
6
7
8
9
10
11
conv = torch.nn.Conv2d(1,1,1,1,padding=1,padding_mode='reflect',bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,1,1))
conv(x)
'''
tensor([[[[ 5.,  4.,  5.,  6.,  7.,  6.],
          [ 1.,  0.,  1.,  2.,  3.,  2.],
          [ 5.,  4.,  5.,  6.,  7.,  6.],
          [ 9.,  8.,  9., 10., 11., 10.],
          [13., 12., 13., 14., 15., 14.],
          [ 9.,  8.,  9., 10., 11., 10.]]]], grad_fn=<ThnnConv2DBackward>)
'''

replicate

填充元素均为矩阵边上的元素

1
2
3
4
5
6
7
8
9
10
11
12
13
conv = torch.nn.Conv2d(1,1,1,1,padding=2,padding_mode='replicate',bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,1,1))
conv(x)
'''
tensor([[[[ 0.,  0.,  0.,  1.,  2.,  3.,  3.,  3.],
          [ 0.,  0.,  0.,  1.,  2.,  3.,  3.,  3.],
          [ 0.,  0.,  0.,  1.,  2.,  3.,  3.,  3.],
          [ 4.,  4.,  4.,  5.,  6.,  7.,  7.,  7.],
          [ 8.,  8.,  8.,  9., 10., 11., 11., 11.],
          [12., 12., 12., 13., 14., 15., 15., 15.],
          [12., 12., 12., 13., 14., 15., 15., 15.],
          [12., 12., 12., 13., 14., 15., 15., 15.]]]], grad_fn=<ThnnConv2DBackward>)
'''

circular

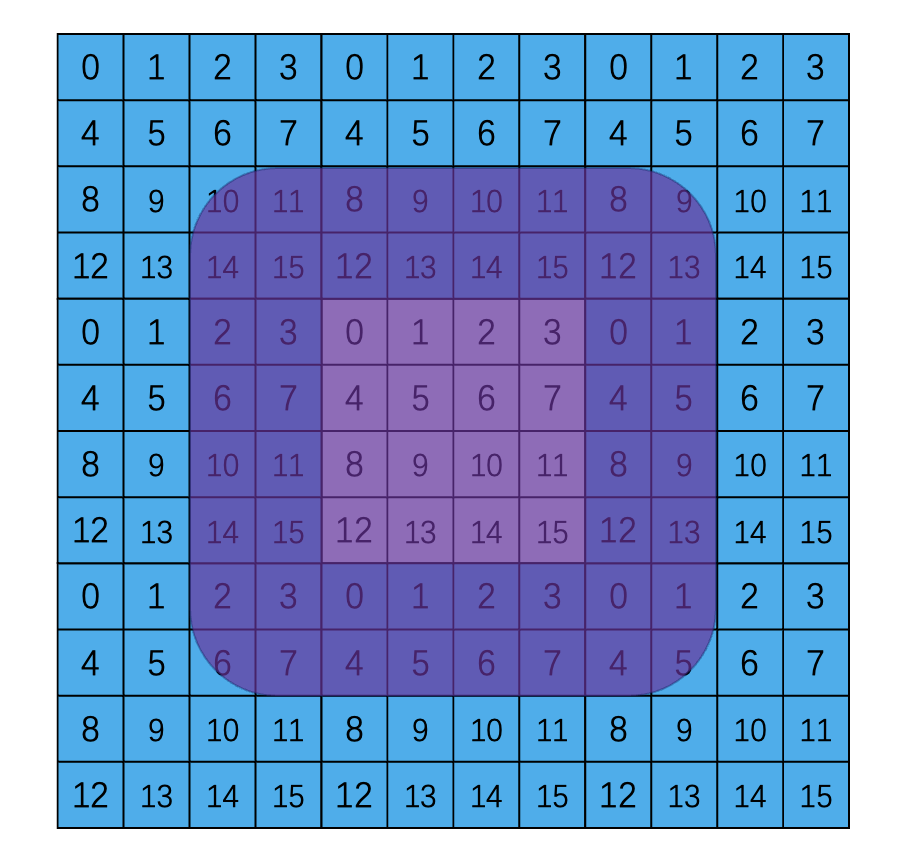

不好讲，直接看图示结果吧，就是将原数据copy几份围绕在他的周围，然后按照所需的padding裁切

1
2
3
4
5
6
7
8
9
10
11
12
13
conv = torch.nn.Conv2d(1,1,1,1,padding=2,padding_mode='circular',bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,1,1))
conv(x)
'''
tensor([[[[10., 11.,  8.,  9., 10., 11.,  8.,  9.],
          [14., 15., 12., 13., 14., 15., 12., 13.],
          [ 2.,  3.,  0.,  1.,  2.,  3.,  0.,  1.],
          [ 6.,  7.,  4.,  5.,  6.,  7.,  4.,  5.],
          [10., 11.,  8.,  9., 10., 11.,  8.,  9.],
          [14., 15., 12., 13., 14., 15., 12., 13.],
          [ 2.,  3.,  0.,  1.,  2.,  3.,  0.,  1.],
          [ 6.,  7.,  4.,  5.,  6.,  7.,  4.,  5.]]]], grad_fn=<ThnnConv2DBackward>)
'''

Dilated

空洞卷积的函数与Conv的函数相同，唯一的区别就是修改dilation参数，dilation控制kernal中每个元素之间的距离：这个链接给了一个很好的图示

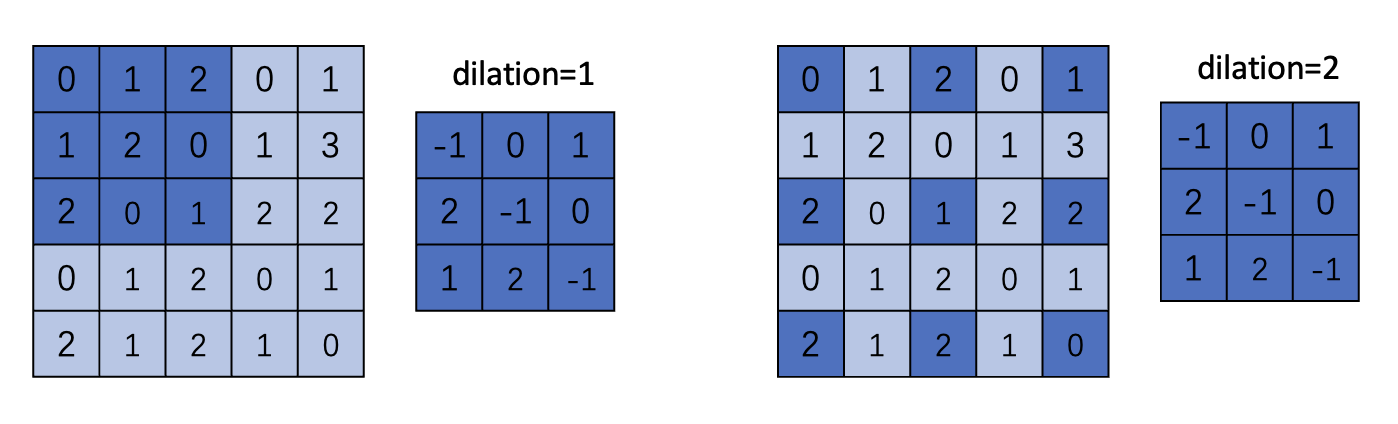

dilation代表卷积核参数之间的空隙，不理解的可以直接看下图

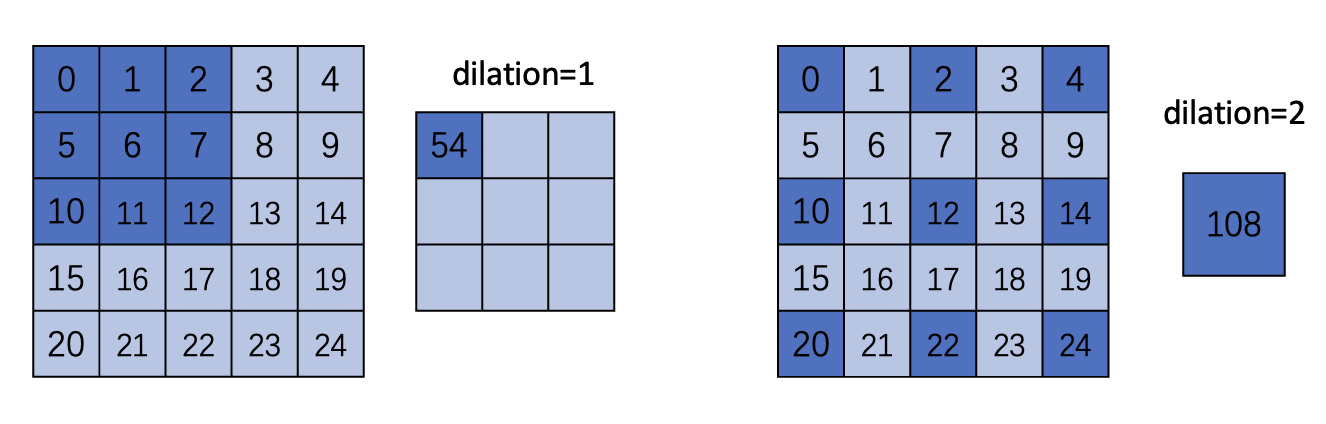

下面通过一个例子展示DilatedConv的执行过程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
x = torch.nn.Parameter(torch.reshape(torch.arange(0, 25, dtype=torch.float), (1, 1, 5, 5)))
print(x)
'''
Parameter containing:
tensor([[[[ 0.,  1.,  2.,  3.,  4.],
          [ 5.,  6.,  7.,  8.,  9.],
          [10., 11., 12., 13., 14.],
          [15., 16., 17., 18., 19.],
          [20., 21., 22., 23., 24.]]]], requires_grad=True)
'''

# Conv2d: dilation=1
conv = torch.nn.Conv2d(1, 1, 3, 1, padding=0, dilation=1, bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,3,3))
print(conv(x))
'''
tensor([[[[ 54.,  63.,  72.],
          [ 99., 108., 117.],
          [144., 153., 162.]]]], grad_fn=<ThnnConv2DBackward>)
'''

# Dilate: dilation=2
conv = torch.nn.Conv2d(1, 1, 3, 1, padding=0, dilation=2, bias=False)
conv.weight = torch.nn.Parameter(torch.ones(1,1,3,3))
print(conv(x))
'''
tensor([[[[108.]]]], grad_fn=<SlowConvDilated2DBackward>)
'''
